純石材別墅設計圖紙及效果圖大全/圖紙編號T61125首層361平方米

此棟別墅規格介紹：
建筑面積：1311平方米(是指各層建筑面積之和)
地下室面積：368平方米
首層面積：361平方米
二層面積：286平方米
三層面積：296平方米
占地規格：門面22.7米X進深23米

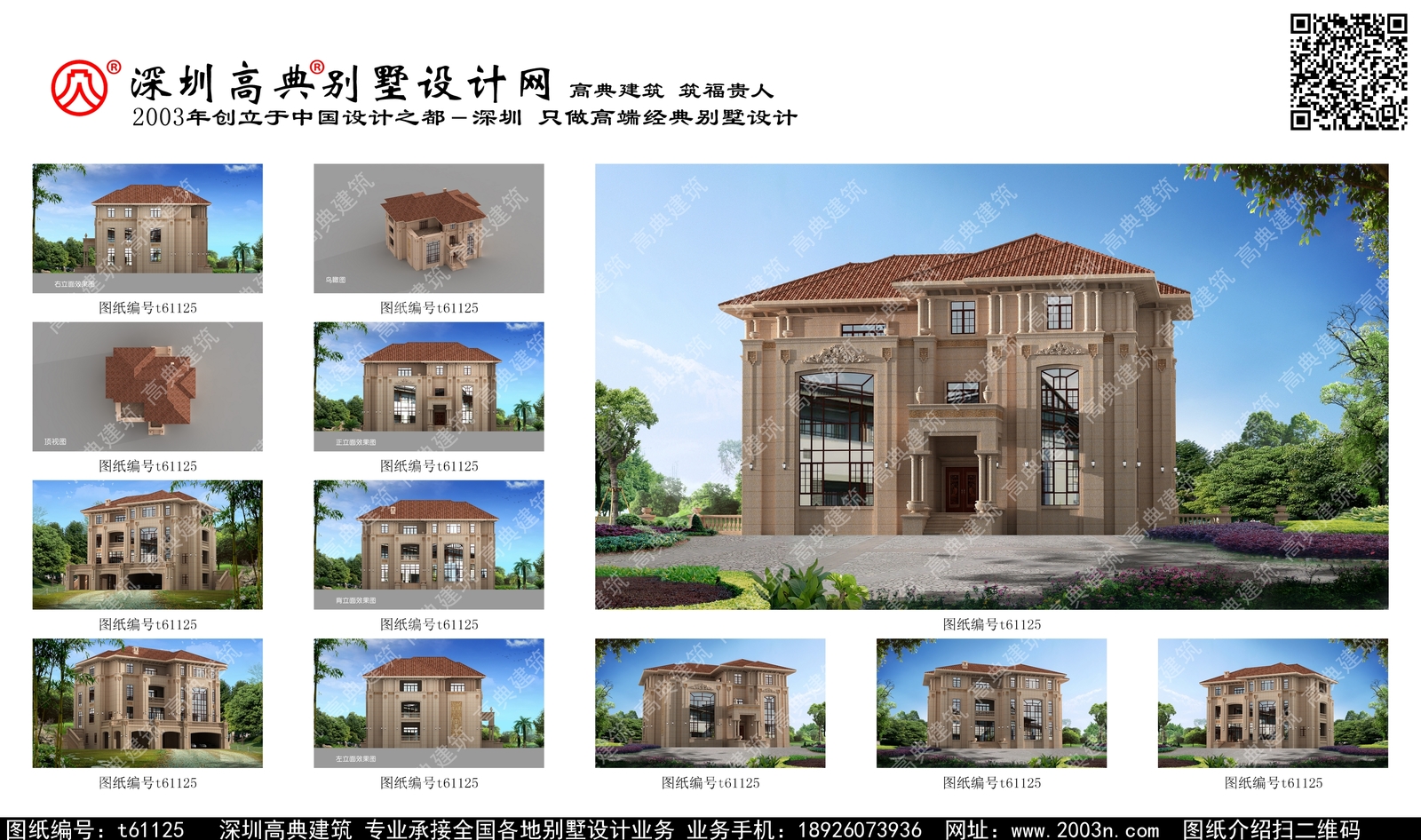

圖紙張數：效果圖12張、施工圖共85張A2規格(即建施、結施、水施、電施)

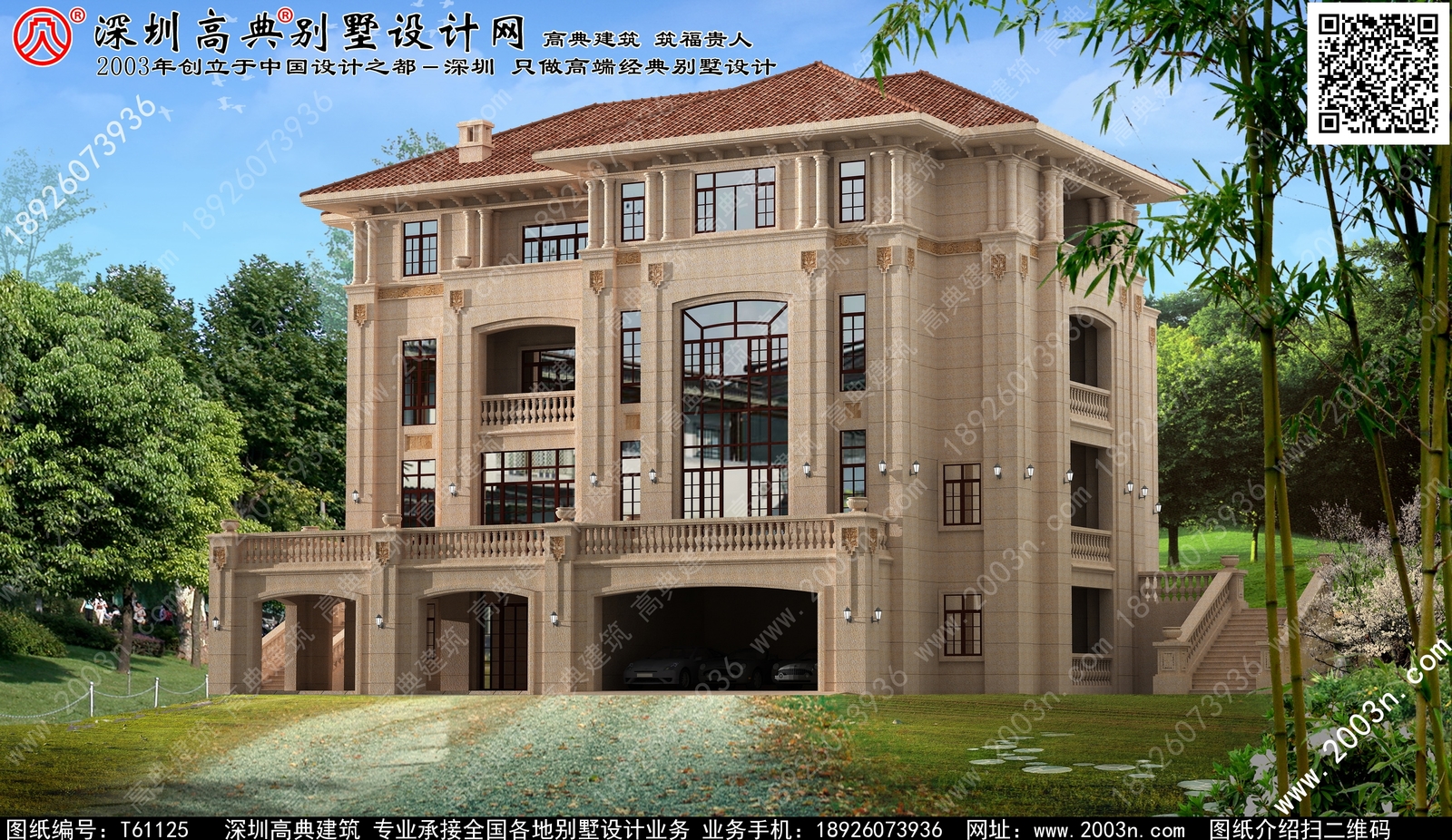

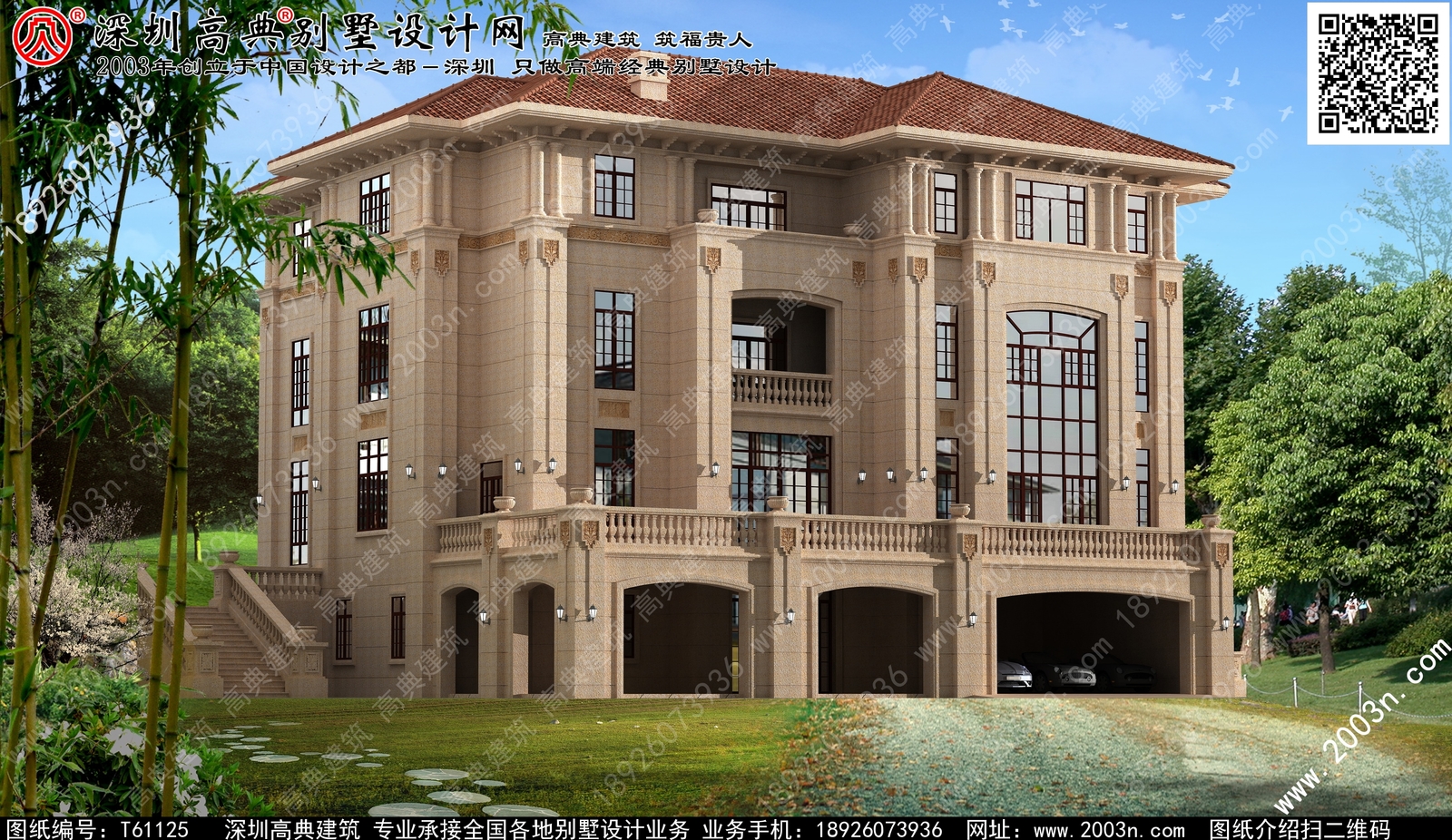

本套豪宅設計付帶一個后面架空做地下室車庫功能圖紙參考使用，
可以根據自身需要采用不帶車庫在平地建設或帶坡度設計車庫方案


地下室室內功能介紹：
車庫放三部車[56平方米]<左后面> ，
休息廳[42平方米] <后面中間>，
洗衣間[16平方米]<右后面> ，
工人房帶衛生間[18平方米/7平方米]<右面中間> ，
健身廳[55平方米] <左面中間>，
后面內平臺門廊[43平方米]<后面左到右> ，
儲藏室[22平方米]<前面中間無窗> ，
影視廳[59平方米] <左前面無窗>

首層室內功能介紹：
復式客廳及弧型樓梯[115平方米] <左前面>，
入門玄關[22平方米]<前面中間> ，
飯廳[42平方米] <右前面>，
西式廚房[29平方米] <右面中間>，
中式廚房[12平方米] <右后面>，
家庭廳[42平方米] <后面中間>，
后面平臺[75平方米]<后面左到右> ，
公用衛生間[10平方米]<左后面> ，
臥室A帶衛生間帶衣帽間[21平方米/5平方米/4平方米] <左后面靠右>，
大門門樓[8平方米] <前面中間>，
直樓梯下地下室[13平方米] <右面中間靠左>，
電梯[4平方米]<左面中間靠后> ，
室內陽臺[10平方米] <左面中間靠前>

二層室內功能介紹：
臥室A帶衛生間衣帽間帶書房帶陽臺[42平方米/18平方米/11平方米/22平方米/8平方米] <右面>，
臥室B帶衛生間帶衣帽間[21平方米/9平方/13平方米] <左后面> ，
臥室C帶衛生間帶陽臺[31平方米/12平方米/10平方米]<右后面> ，
過道及弧型樓梯[55平方米] <左面中間>，
客廳中空[59平方米] <左前面>，
直樓梯上三樓[13平方米]<右面中間靠左> ，
電梯[4平方米]<左面中間靠后> ，
室內陽臺[13平方米] <左面中間靠前>

三層室內功能介紹：
臥室A帶衛生間衣帽間帶書房帶陽臺[42平方米/18平方米/11平方米/22平方米/8平方米]<右面> ，
臥室B帶衛生間帶衣帽間[21平方米/9平方/13平方米]  <左后面>，
臥室C帶衛生間帶陽臺[31平方米/12平方米/10平方米] <后面中間>，
娛樂廳[50平方米] <左面中間>，
露天陽臺[50平方米]<左前面> ，
直樓梯[13平方米] <右面中間靠左>，
電梯[4平方米]<左面中間靠后> ，
室內陽臺[13平方米]<左面中間靠前>

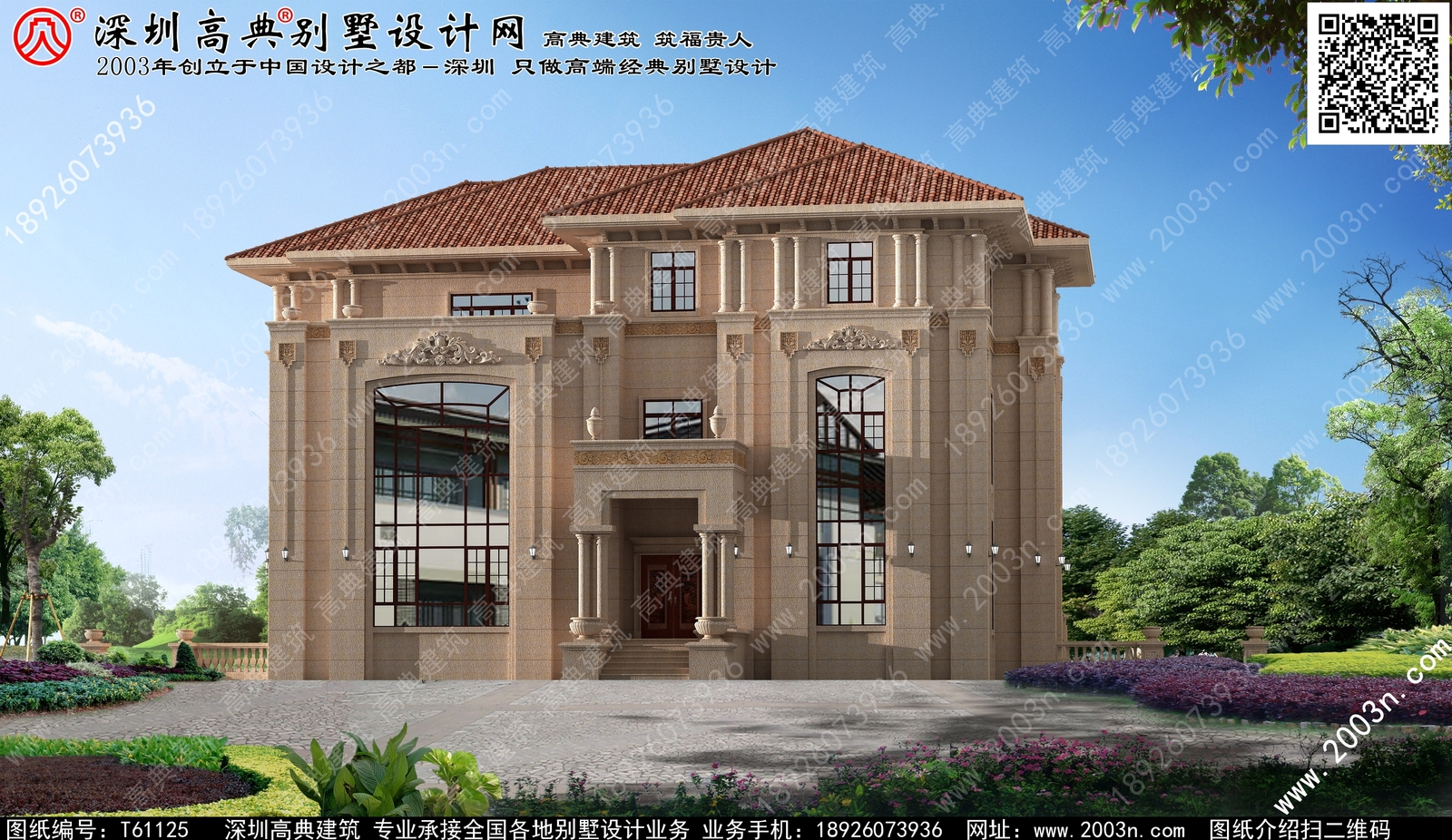

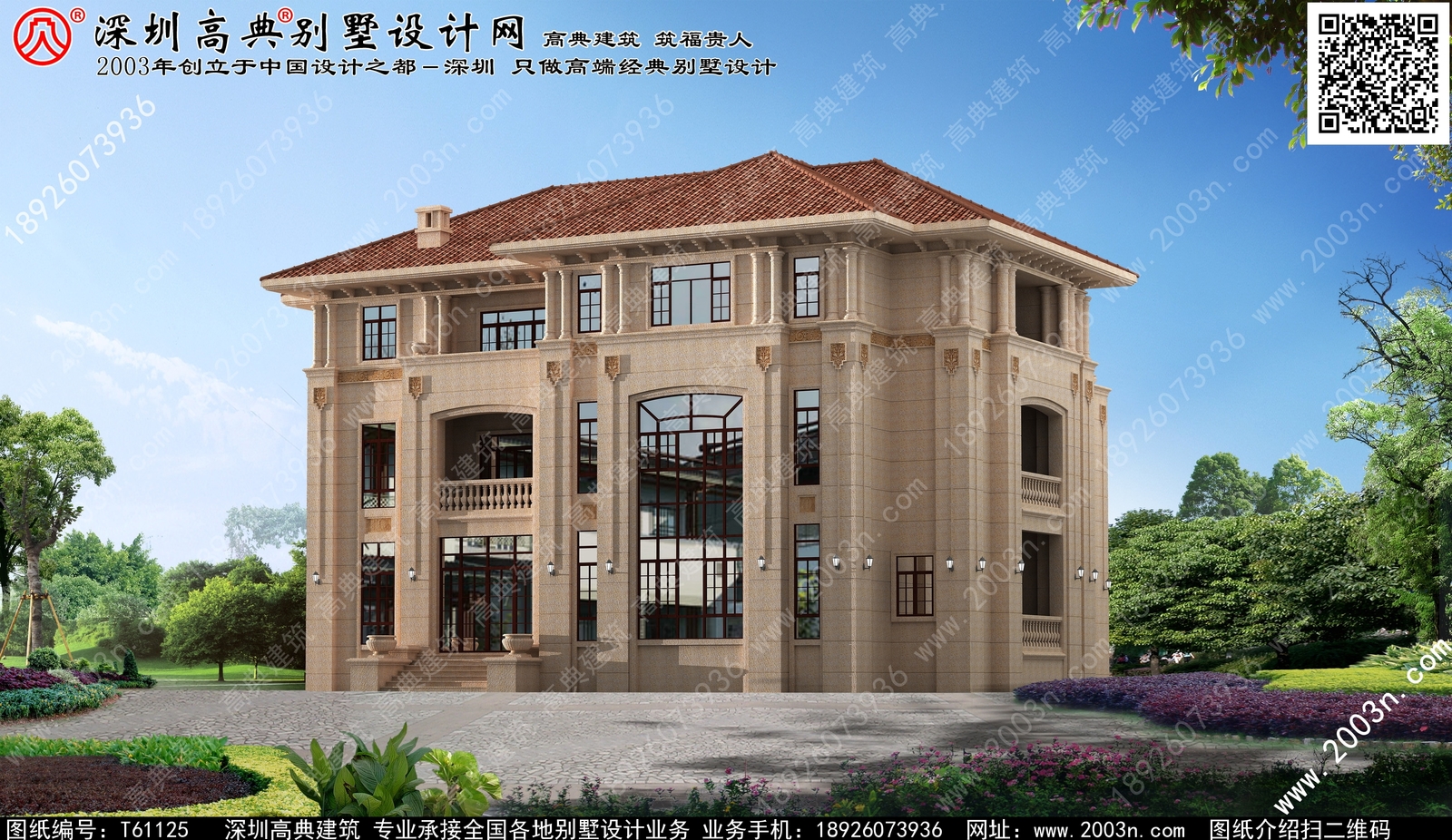

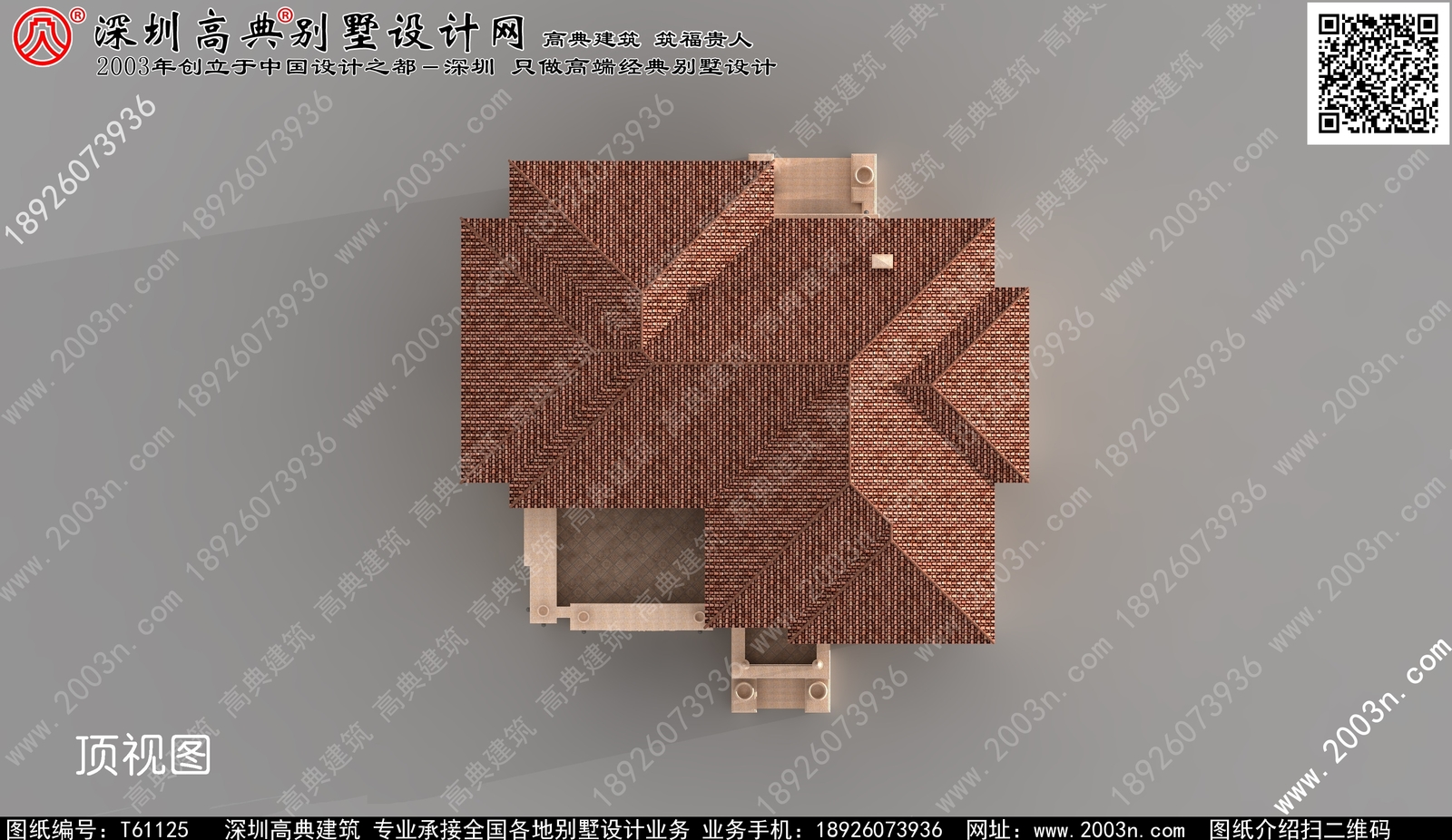

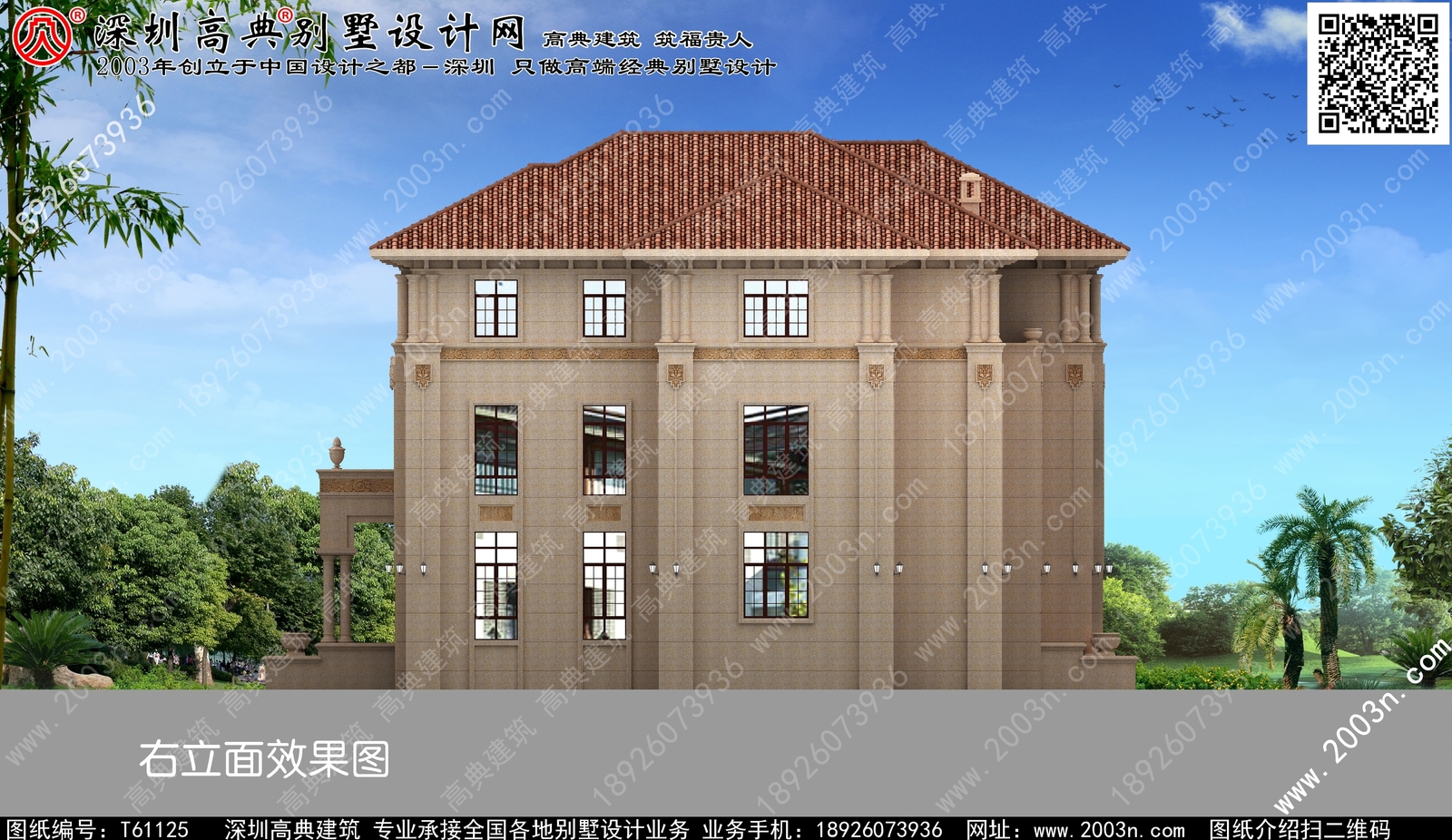

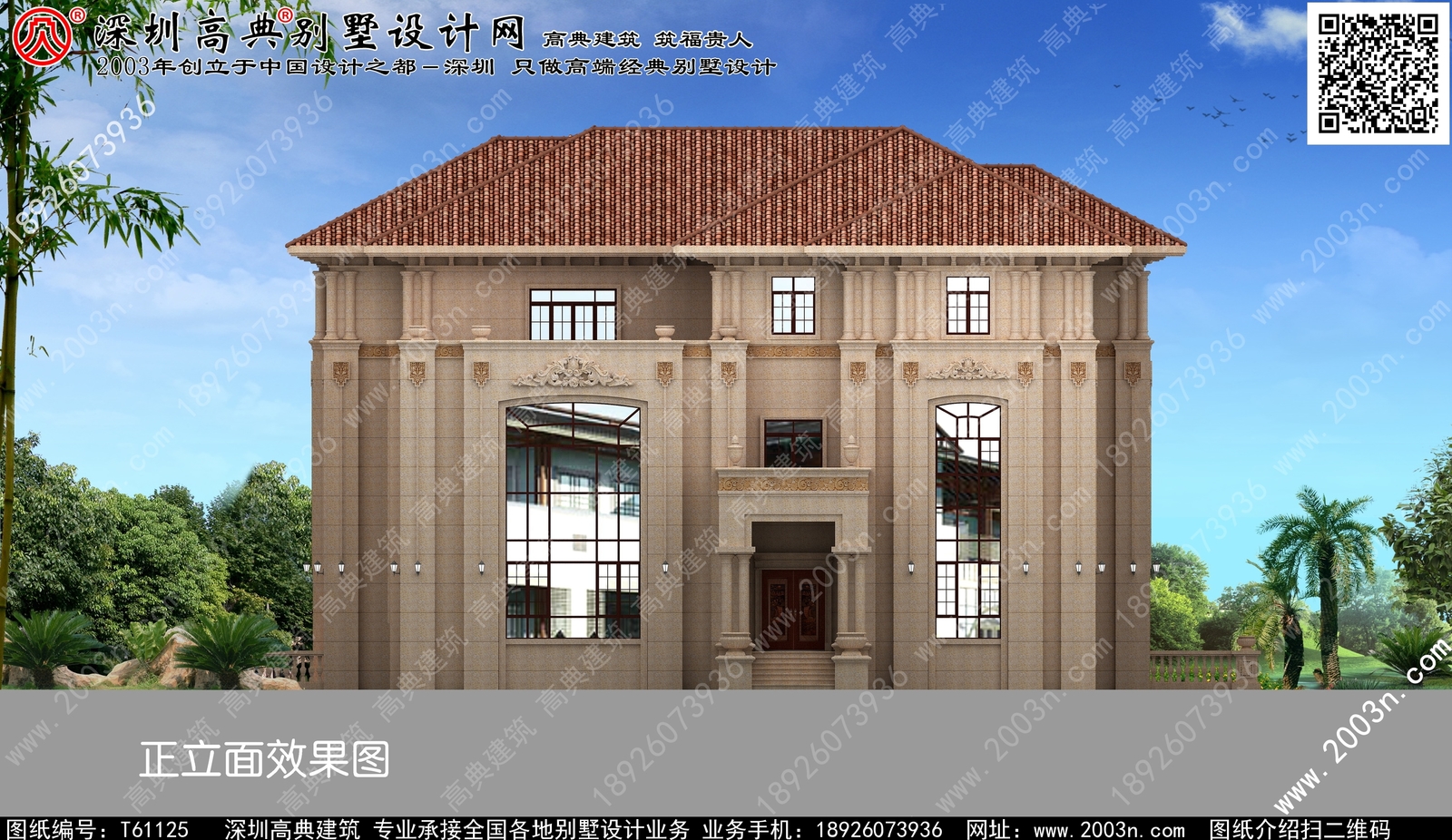

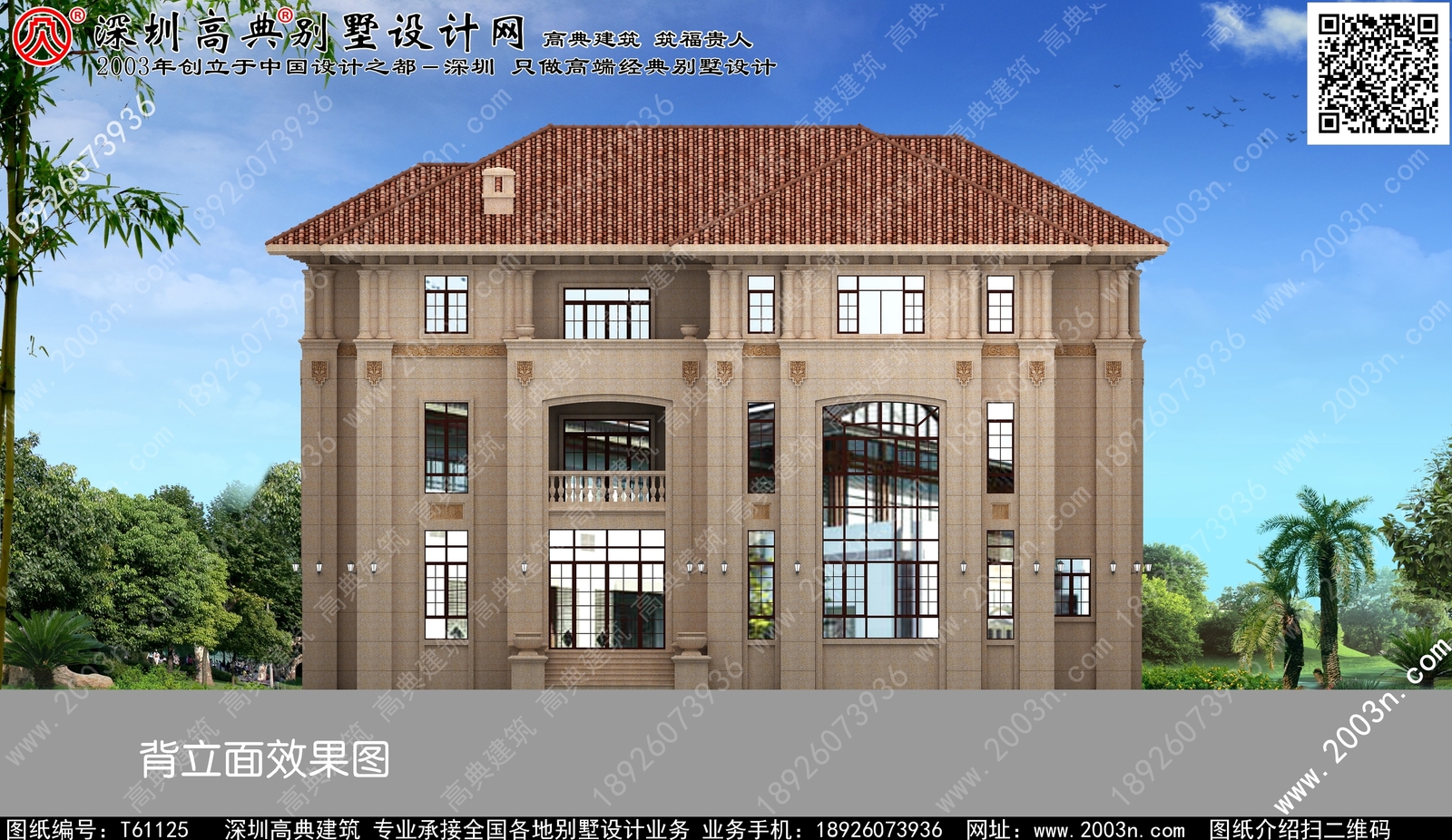

本別墅外墻全部采用福建瑕紅石材干掛及天然砂巖石浮雕圖案、外墻純石材別墅、屋面用310X310 S瓦
